ISOMETAL 4G
PANNELLO COPERTURA 4 GRECHE

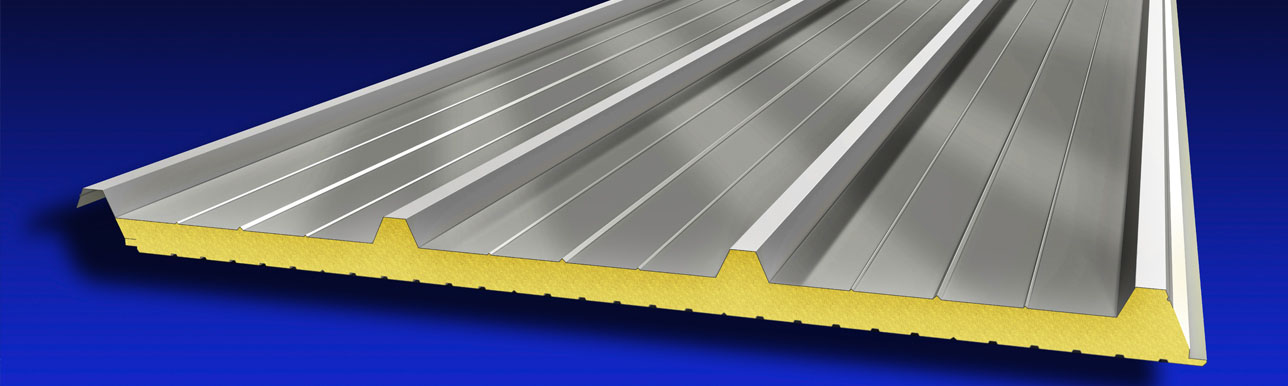

Pannello copertura bimetallico, caratterizzato da 4 nervature uguali, presenta considerevoli standard statici e di portata, combinati con spiccate doti di leggerezza ed estetica.
In montaggio, non richiede l’adozione di specifiche precauzioni di posa nel punto di contatto tra pannello e struttura su elementi in acciaio, legno e cemento armato. Per questo Isometal 4G è una soluzione affidabile per qualsiasi genere di intervento, dalla nuova costruzione al rifacimento di copertura.
– Le specifiche sotto riportate non sono da considerarsi degli standard di prodotto, ma variano in funzione delle esigenze progettuali e di quanto richiesto in fase di definizione contrattuale. –
DIMENSIONI
Larghezza 1000 mm.
Lunghezza a richiesta da produzione in continuo.
SPESSORI
30 – 40 – 50 mm
Pannelli con spessori non standard sono fornibili a richiesta (previo accordo sui quantitativi minimi).
SUPPORTO ESTERNO
- Acciaio zincato preverniciato o plastificato.
- Aluzinc.
- Acciaio inox.
- Alluminio naturale, preverniciato o goffrato.
- Rame.
ISOLAMENTO
Resine poliuretaniche (PUR) e (PIR – non standard su richiesta), densità 39 ±2 Kg/m³.
Valore dichiarato di trasmittanza termica per un pannello dopo 25 anni dalla sua messa in opera, (Appendice C – EN 13165) – Valore di conducibilità termica iniziale: λ = 0,020 W/(mK).
TRATTAMENTO PROTETTIVO
- Preverniciatura con poliestere.
- Superpoliestere (HD).
- PVDF.
- Poliuretanici PUR/PA, con spessori compresi da 15 a 55 µm.
- Disponibilità su richiesta di altri film e rivestimenti atossici per contatto occasionale con alimenti.
APPROFONDIMENTI SCHIUMA PIR
A semplice richiesta è disponibile l’isolamento in schiuma PIR (poliisocianurato espanso rigido), una particolare struttura polimerica che garantisce eccellenti caratteristiche di comportamento al fuoco. L’intera gamma di pannelli ISOLPACK, è stata certificata in Classe B-s2, d0 presso il CSTB (Francia) e presso il KIT (Germania) in conformità alla norma UNI EN 13823 (SBI)* ove, “B” esprime la quantità di calore prodotto durante i primi 600 secondi del test < 7,5 MJ (miglior valore ottenibile per prodotti schiumati); “s2” rappresenta un ridottissimo sviluppo dei fumi e “d0” indica assoluta assenza di gocce e/o particelle infiammate. Negli ultimi anni, il test SBI è diventato un requisito standard in Europa per il comportamento al fuoco dei materiali per l’edilizia. Il nuovo standard europeo per i pannelli sandwich – UNI EN 14509 – utilizza il sistema SBI ai fini della classificazione al fuoco. In quanto prodotto ISOLPACK consente, unico in Italia, di progettare applicazioni leggere, altamente isolanti con ineguagliati requisiti di reazione al fuoco. In numerosi casi può sostituire il pannello in lana di roccia considerate le sue caratteristiche di reazione al fuoco unite all’elevatissimo potere termoisolante.
CERTIFICAZIONE EPD (CAM)
Tutta la gamma di pannelli copertura e parete in acciaio e alluminio in PIR, PUR e lane minerali, i pannelli monolamiera e le lamiere grecate in acciaio e alluminio possiede la certificazione EPD di tipo III – EN ISO 14025, risponde ai requisiti di conformità al regolamento edilizia DM 23 giugno 2022, e soddisfa i criteri CAM previsti.
PRODOTTO
Scarica i documenti utili: dimensioni, portate, trasmittanze e tutte le caratteristiche tecniche del prodotto.
Profilo QuotatoCATALOGHI E GRUPPO
Scarica le condizioni di vendita e d’uso e la documentazione per il corretto stoccaggio e impiego dei materiali.
DOCUMENTAZIONE TECNICA
Scarica le condizioni di vendita e d’uso e la documentazione per il corretto stoccaggio e impiego dei materiali.
AREA TECNICA
Accedi all’Area Tecnica e Iscriviti per scaricare i file DWG di prodotto e accedere a contenuti esclusivi.
– Le certificazioni sotto riportate non sono da considerarsi degli standard di prodotto, ma devono essere preventivamente richieste in funzione delle esigenze progettuali e indicate in fase contrattuale. –
| REAZIONE AL FUOCO | SPESSORI | |||||
|---|---|---|---|---|---|---|
| CLASSE | MATERIALE | CATEGORIA | PRODOTTO | 30 | 40 | 50 |
| B-s2,d0 | POLIURETANO PIR | COPERTURA | ISOMETAL 4G | x | x | x |
La classificazione di reazione al fuoco è stata ottenuta secondo la normativa EN 13501:2007+A1:2009.
